NEB.254D1 RADYASYON ALAN MONİTÖRÜ

NEB.254D1 RADYASYON ALAN MONİTÖRÜ

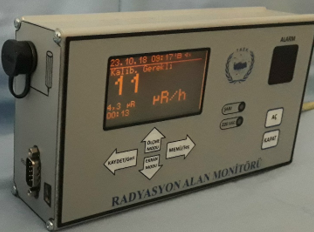

NEB.254D1, dâhili Geiger Müller (GM) dedektörü ile bulunduğu yerde sürekli olarak radyasyon doz hızı seviyesini ve radyasyon dozunu ölçen, ayarlanan radyasyon doz hızı ve/veya radyasyon dozu alarm seviyeleri aşıldığında sesli ve ışıklı uyarı veren, duvara asılabilen bir radyasyon alan monitörüdür.

Temel özellikleri;

· Dâhili hafızası sayesinde ölçülen değerleri, kullanıcının belirlediği aralıklarla kaydeder.

· Cihaz geniş grafik LCD ekranı, ölçüm kayıt özelliği, sesli alarm özelliği, kapsamlı menü seçenekleri ile radyasyon ölçüm birimi seçimi ve dil seçimi gibi birçok özelliğe sahiptir.

· İstenirse, ölçülen anlık radyasyon doz hızı, günlük doz ve durum bilgisi bilgisayara aktarılarak radyasyon doz hızının anbean bilgisayar üzerinden izlenmesi sağlanmaktadır.

·   Bilgisayarda çalıştırılan VYS-250 Veri Yönetim Sistemi programı kullanılarak cihazın çalışma parametreleri ve özellikleri ayarlanabilmekte, cihaz belleğindeki ölçüm kayıtları bilgisayara aktarılabilmektedir.

·   Şebeke gerilimi kesilmelerinde, otomatik şarj edilebilen bataryası ile uzun süre (normal şartlarda) çalışmaya devam eder.

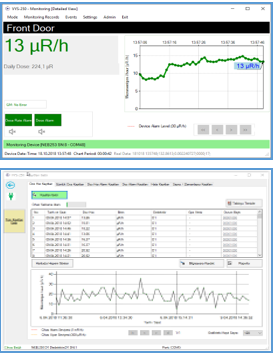

NEB.254 VERİ YÖNETİM SİSTEMİ – VYS-250















VYS-250 programında;

·         Cihazın yaptığı ölçümler anlık olarak, saniye saniye (röntgen veya sievert birimlerinde) bilgisayar ekranında görüntülenir ve radyasyon doz hızı seviyesi grafiksel olarak zaman ekseninde izlenir. Bu ölçümler bilgisayarda kaydedilir ve istenildiğinde geriye dönük arama yapılabilir.

·         Cihazdan, USB port veya RS-232 üzerinden bilgisayara aktarılan ve bilgisayar ortamında saklanan ölçüm sonuçları çeşitli kıstaslara göre aratılır, raporlanır ve grafik üzerinde görüntülenir.

·         VYS-250 ile bağlantı kurulan cihazın tarih-saat, alarm seviyeleri, kayıt aralığı vb. özellikleri ayarlanabilir.

NEB.254D1 TEKNİK ÖZELLİKLER

Ölçme Birimi: R - R/h, Sv - Sv/h, CPS.

Ölçme Doğruluğu: +/- 15% den daha iyi (gamma radyasyonu ölçme aralığı içinde).

Dahili Dedektör: ZP1200 Geiger Müller dedektörü cihaz kutusu içerisinde,

Ölçülen radyasyon: Gama ve X-ışınları,

Enerji Bağımlılığı: %±30, 65 keV- 1,25 MeV (Cs-137, 661 keV)

Ölçüm Aralığı: Doz hızı: 10 mR/h-3 R/h, Doz: 0.0 mR -9999 R

Opsiyonel Harici Propları: Cihazla birlikte kalibre edilen aşağıdaki TAEK üretimi harici poplardan birisi cihaza bağlandığında otomatik olarak tanınır. Her bir prop sadece kalibre edildiği seri numaralı cihaz ile kullanılmalıdır. Aksi takdirde hatalı ölçüm yapar.

Prop Modeli

Dedektör

Ölçülen Radyasyon

Enerji Bağımlılığı

Ölçme Aralığı

250-HP1

ZP1200 GM

Gama ve X-ışınları

%±30, 65 keV- 1,25 MeV (Cs-137, 661 keV)

Doz hızı:

10 mR/h-3 R/h,

Doz: 0 -9999 R

250-HP2(*)

ZP1221/01 GM

Gama ve X-ışınları

%+20/-15, 55 keV- 1.25 MeV Cs-137, 661 keV)

Doz hızı: 5 mR/h-150 mR/h,

Doz: 0 -9999 R

250-HP3(**)

ZP1430 GM



Alfa, beta, gama ve X-ışınları

Gama: 30 keV-1,25 MeV, beta: > 100 keV, alfa: > 2 MeV

Doz Hızı:

10 µR/h–300 mR/h

Doz: 0 – 9999 R

250-HP4(***)

ZP1400 GM

Beta, gama ve X-ışınları

%±30, 65 keV- 1,25 MeV (Cs-137, 661 keV)

Doz hızı:

10 mR/h-3 R/h,

Doz: 0 -9999 R

Cevap Süresi: Radyasyon doz hızına bağlı olarak, 3 – 60 saniye aralığında otomatik olarak değişir. Kullanıcı üst sınır değerini 3 saniyeye kadar düşürebilir.

Radyasyon Doz Hızı Alarm ve Doz Alarm: Doz hızı alarm seviyesi 30 µR/h den başlar ve cihaz modeline göre 100 mR/h, 200 mR/h veya 1 R/h’e kadar ayarlanabilir, doz alarm seviyesi ise 10 µR – 1 R aralığında ayrı ayrı ayarlanabilir.

Kayıt Özelliği: Seçilen aralıkta otomatik kayıt alınır. Doz hızı alarm ve doz alarm durumunda belirlenen süre aralığında otomatik kayıt alınır.

Veri Yönetimi: Veri Yönetim Sistemi (VYS-250) yazılımı ile cihazın çalışma parametreleri ayarlanabilir, veri saklama, grafik üzerinde gösterim, raporlama yapılabilir. Ayrıca, anlık ölçümlerin bilgisayara aktarılması için “bilgisayardan izleme” moduna geçiş yapılır.

Çalışma Sıcaklığı: -10 ºC / +50 ºC

Şebeke Gerilimi: 220 VAC, 50 Hz.

Röle Çıkışı: Alarm durumunda max. 250 VAC, 8 A yük kontrol edilebilir.

Batarya: 12 V/0,8 A şarj edilebilir kuru akü. Cihaz üzerinde şarj devresi ve düşük batarya gösterimi vardır.

Bilgisayara Bağlantı: Cihaz kutusu üzerindeki Mini-USB veya RS-232 ile sağlanabilir.

Kalibrasyon Sertifikası: Uluslararası geçerli SSDL radyasyon kalibrasyonu sertifikası.

Cihaz Kutusu Boyutlar: 200 x 93 x 38 mm

Ağırlık: 1.700±25 gr. (prop hariç, batarya ile).

VYS-254 Programı için Bilgisayar Gereksinimleri:

  • Yazılım: .net Framework 4.7 ve Windows 7 veya sonrası işletim sistemi
  • Donanım: Bağlanacak cihaz adedi kadar seri port, 1 ghz işlemci, 512 mb RAM, 4.5 gb disk alanı.

(*)250-HP2: Hassas GM dedektörü ile özellikle düşük seviyeli gamma radyasyon doz hızı ölçümlerine uygundur.

(**)250-HP3 Verim: Alfa, beta pencereli GM dedektörü ile, Sr-90/Y-90 (546 keV-β, 2282 keV-β): yaklaşık 6,89%; Cl-36 (1142 keV-β): yaklaşık 6,72%; Am-241 (5400 keV-α): yaklaşık 3,74%.

(***)250-HP4: Beta pencereli GM dedektörü ile beta ve gamma radyasyonlarına duyarlıdır.
